限流電抗器接線圖

限流電抗器接線圖 / 2020-03-09
[] [] []

  限流電抗器接線圖

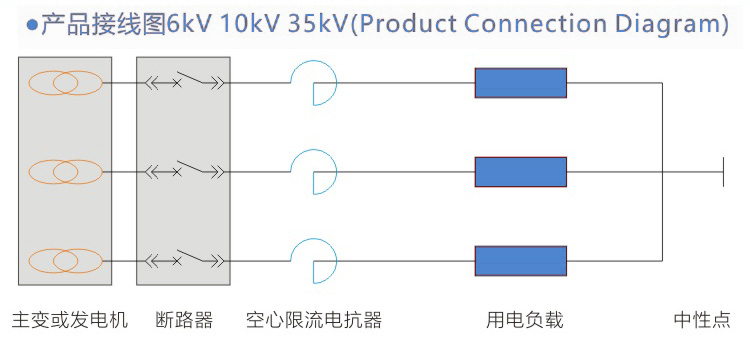

XKGKL-10限流電抗器接線圖

  限流電抗器安裝方式

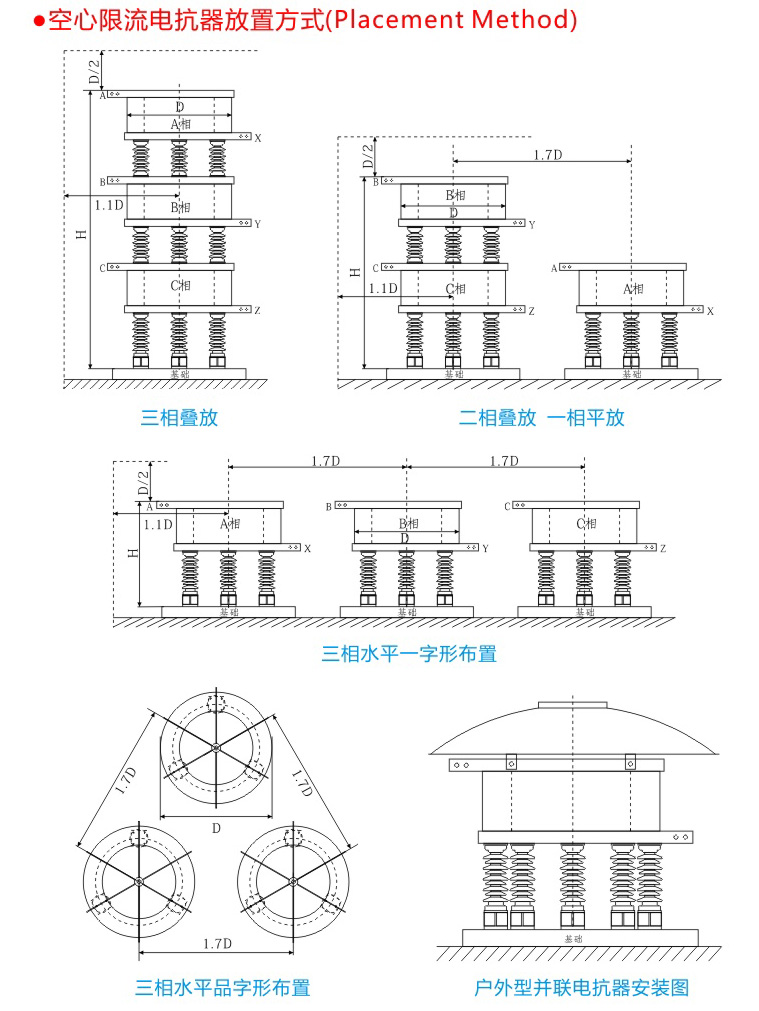

空心限流電抗器放置圖

  一、高壓空心限流電抗器串接在主變或發電機二次回路輸出端。

  二、串高壓空心限流電抗器的放置方式分為:三相平放、兩疊一平、三相疊放。

  三、電抗器接線不分進出線,任意端均可為進線,但三相接線須保持一致。

  四、電抗器安裝底腳也為接地點,安裝時請保證可靠接地,多個底腳不可以形成環線。

  五、底腳緊固螺絲需固定到位,以免因安裝不良而產生噪音。

  六、電抗器為磁性元件,安裝時遠離導磁材料,如鐵圍欄、鐵立柱、墻體等。

  限流電抗器安裝注意事項:

  1.以下各安裝方式均不考慮有閉合線匝和其他電抗器的無鐵磁物空間,

  2.在電抗器本體中心1.1D范圍內不得有粗大的金屬物體,更不能形成閉合回路

  (注:D為電抗器本體外徑)。

  3.在電抗器安裝基礎內不應有閉合的鋼筋或金屬物體。

  4.相鄰兩組(或兩臺)電抗器之間其中心距不小于1.7D。
