這幾種電壓互感器接線圖非常實用

電壓互感器接線圖 / 2017-06-28
[] [] []

  前言,電壓互感器電力系統中通常有四種接線方式,電壓互感器接線接地、相位等必須按嚴格的接法,并電壓互感器二次側嚴禁短路

  1)Vv接線方式:廣泛用于中性點絕緣   系統或經消弧線圈接地的35KV及以下的高壓三相系統,特別是10KV三相系統,接線來源于三角形接線,只是“口”沒閉住,稱為Vv接,此接線方式可以節省一臺電壓互感器,可滿足三相有功、無功電能計量的要求,但不能用于測量相電壓,不能接入監視系統絕緣狀況的電壓表。

(2)Y,yn接線方式:主要采用三鐵芯柱三相電壓互感器,多用于小電流接地的高壓三相系統,二次側中性接線引出接地,此接線為了防止高壓側單相接地故障,高壓側中性點不允許接地,故不能測量對地電壓。信息請登錄:輸配電設備網

(3)YN,yn接線方式:多用于大電流接地系統。

(4)YN,yn,do接線方式:也稱為開口三角接線,在正常運行狀態下,開口三角的輸出端上的電壓均為零,如果系統發生一相接地時,其余兩個輸出端的出口電壓為每相剩余電壓繞組二次電壓的3倍,這樣便于交流絕緣監視電壓繼電器的電壓整定,但此接線方式在10KV及以下的系統中不采用。

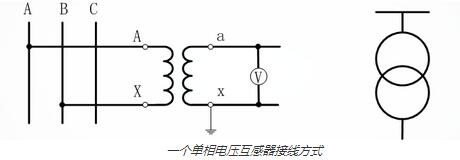

  一、一個單相電壓互感器接線方式

 電壓互感器接線圖

  一個單相電壓互感器接線方式

  一個單相電壓互感器的接線,用于對稱的三相電路,二次側可接儀表和繼電器。

  二、兩個單相電壓互感器互V/V型的接線方式

 電壓互感器接線圖

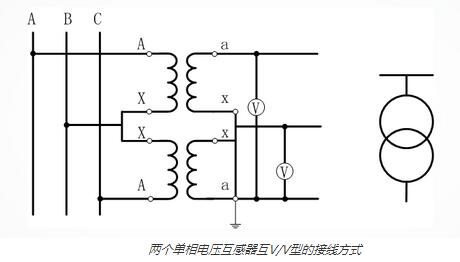

  兩個單相電壓互感器互V/V型的接線方式

  兩個單相電壓互感器的V/V形接線,可測量線電壓,但不能測相電壓,它廣泛應用在20kV以下中性點不接地或經消弧線圖接地的電網中。

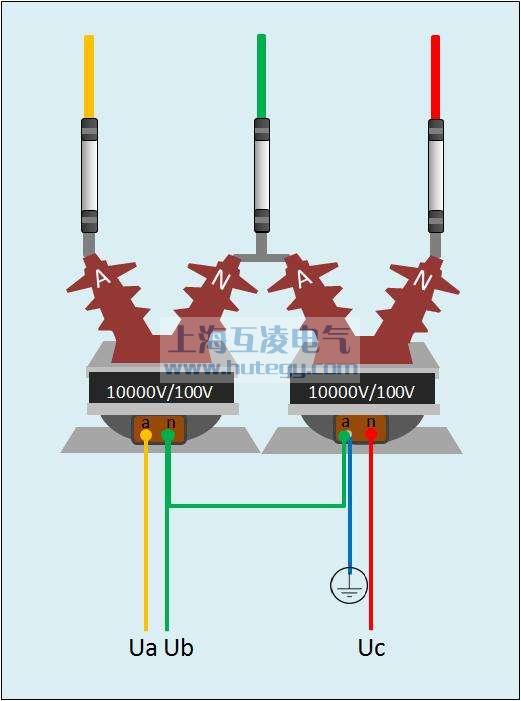

電壓互感器接線之jdzj-10電壓互感器圖

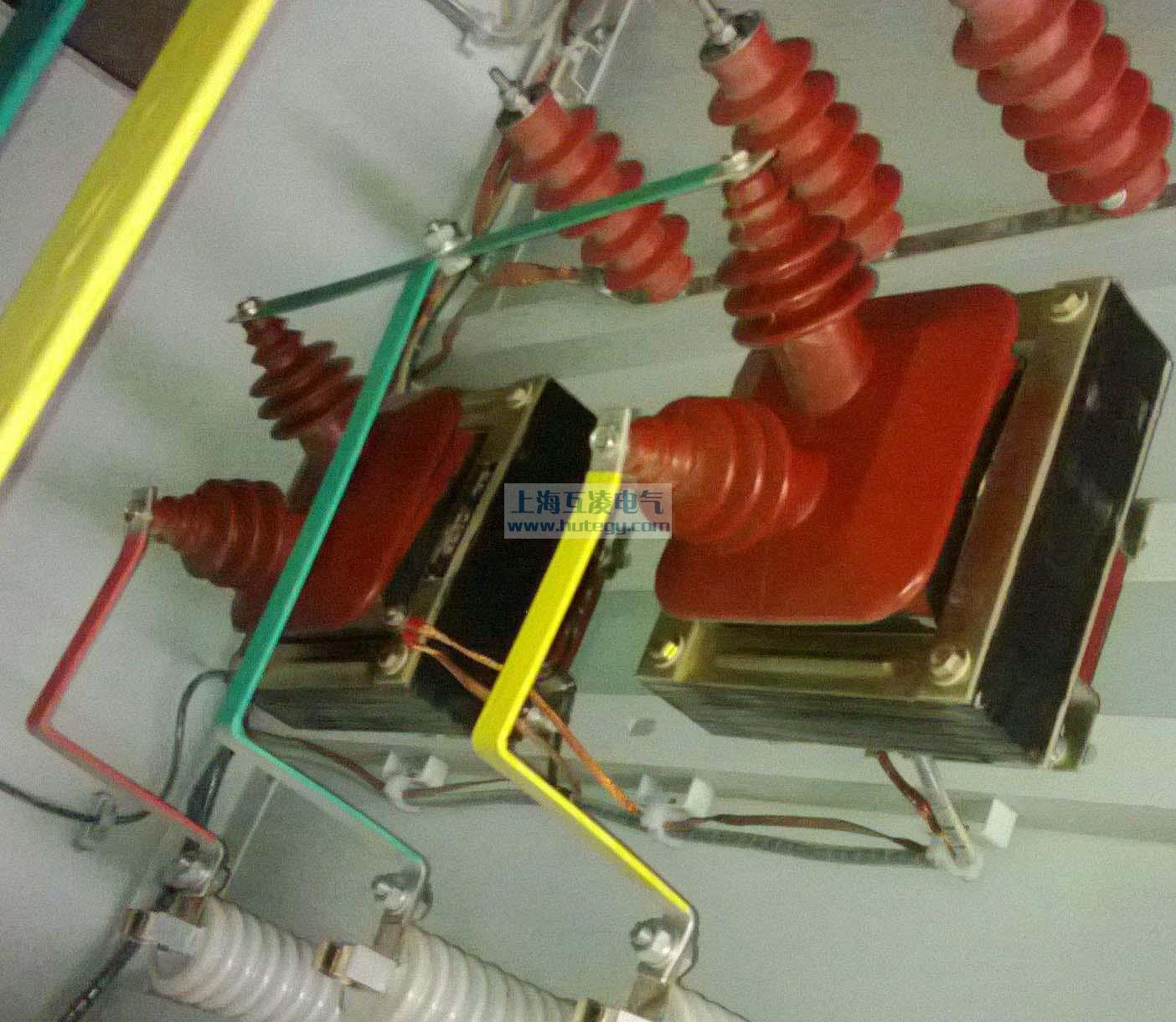

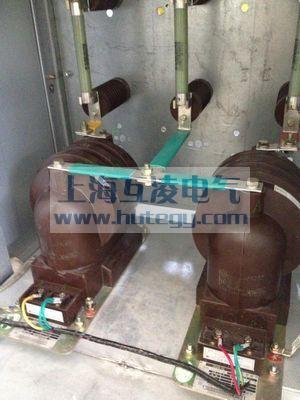

電壓互感器接線圖之vv接法實物圖:

 電壓互感器接線之實物圖

JDZ-10電壓互感器 JDZJ-10電壓互感器接線實物圖

JDZ9-10電壓互感器JDZX9-10G電壓互感器接線圖實物

JDZX9-10G電壓互感器、JDZ9-10電壓互感器實物接線圖

  三、三個單相電壓互感器Y0/Y0型的接線方式

 電壓互感器接線圖

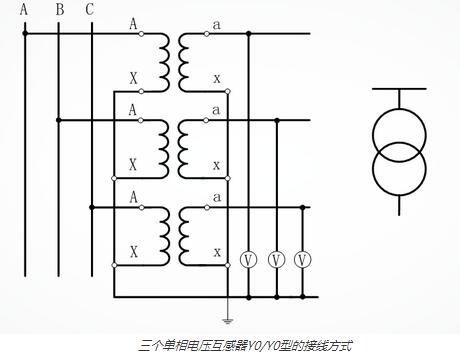

  三個單相電壓互感器Y0/Y0型的接線方式

  可供給要求測量線電壓的儀表和繼電器,以及要求供給相電壓的絕緣監察電壓表。

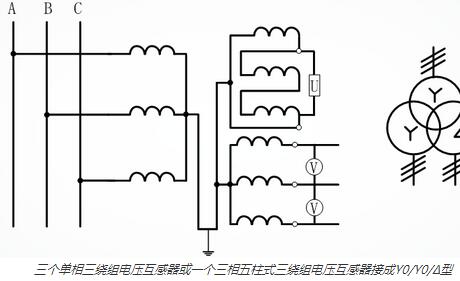

  四、三個單相三繞組電壓互感器或一個三相五柱式三繞組電壓互感器接成Y0/Y0/Δ型

  電壓互感器接線圖

  三個單相三繞組電壓互感器或一個三相五柱式三繞組電壓互感器接成Y0/Y0/Δ型

  接成Y0形的二次線圈供電給儀表、繼電器及絕緣監察電壓表等。輔助二次線圈接成開口三角形,供電給絕緣監察電壓繼電器。當三相系統正常工作時,三相電壓平衡,開口三角形兩端電壓為零。當某一相接地時,開口三角形兩端出現零序電壓,使絕緣監察電壓繼電器動作,發出信號。用于3~220kV系統(110kV及以上無高壓熔斷器),供接入交流電網絕緣監視儀表和繼電器用。

  電壓互感器端子標示

  1一般規則

  本電壓互感器端子標示適用于單相電壓互感器,也適用于單相互感器裝配為一臺整體的三相接線的互感器或具有三相共用鐵心的三相電壓互感器。

  2標志內容

  電壓互感器端子標示應按照下節圖示選取適當?shù)臉?biāo)志。

  電壓互感器端子標示大寫字母A、B、C和N表示一次繞組端子,而小寫字母a、b、c和n則表示相應的二次繞組端子。

  電壓互感器端子標示大寫字母A、B和C表示全絕緣端子,而字母N則表示接地端子,其絕緣性能比其他端子低。

  電壓互感器端子標示復合字母da和dn表示提供剩余電壓的繞組端子。

  2標志內容

  電壓互感器端子標示中標有同一字母大寫或小寫的端子,在同一瞬間具有同一極性。

  1、

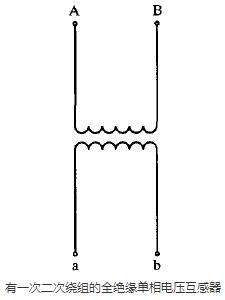

  有一次二次繞組的全絕緣單相電壓互感器圖



  A、B為一次繞組端子;a、b為二次繞組端子。

  2、

有一次繞組中性點降低絕緣和有一次二次繞組的單相電壓互感器

  有一次繞組中性點降低絕緣和有一次二次繞組的單相電壓互感器

  A、N為一次繞組端子;a、n為二次繞組端子。

  3、

 有一次二次繞組的電壓互感器三相組



  A、B、C、N為一次繞組端子;a、b、c、n為二次繞組端子。

  4、

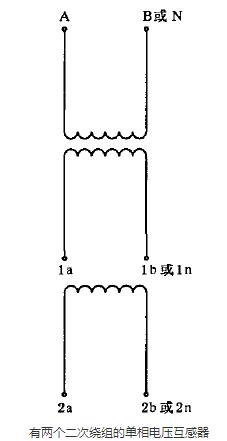

 有兩個二次繞組的單相電壓互感器

  A、B或N為一次繞組端子;1a、1b或1n,2a、2b或2n為二次繞組端子。

  5、

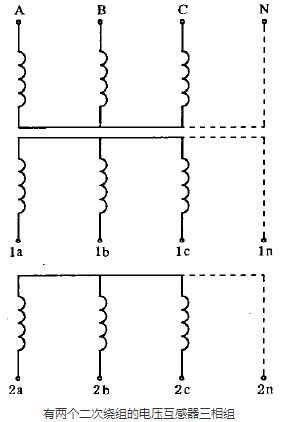

   有兩個二次繞組的電壓互感器三相組



  A、B、C、N為一次繞組端子;1a、1b、1c、1n、2a、2b、2c、2n為二次繞組端子。

  6、

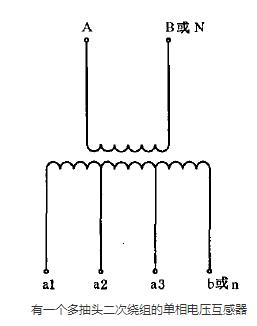

 有一個多抽頭二次繞組的單相電壓互感器

  A、B或N為一次繞組端子;a1、a2、a3、b或n為二次繞組端子。

  7、

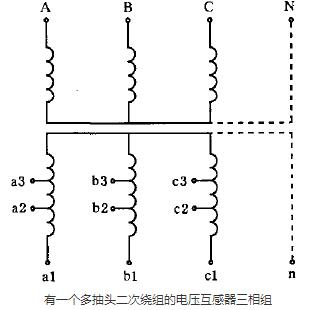

  有一個多抽頭二次繞組的電壓互感器三相組

  A、B、C、N為一次繞組端子;a1、a2、a3、b1、b2、b3、c1、c2、c3、n為二次繞組端子。

  8、

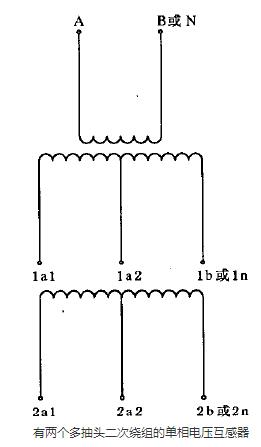

  有兩個多抽頭二次繞組的單相電壓互感器

  有兩個多抽頭二次繞組的單相電壓互感器

  A、B或N為一次繞組端子;1a1、1a2、1b或1n,2a1、2a2、2b或2n為二次繞組端子。

  9、

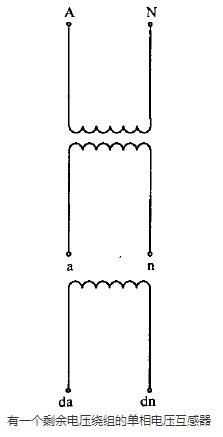

  有一個剩余電壓繞組的單相電壓互感器

  有一個剩余電壓繞組的單相電壓互感器

  A、N為一次繞組端子;a、n為二次繞組端子;da、dn為剩余繞組端子。

  10、

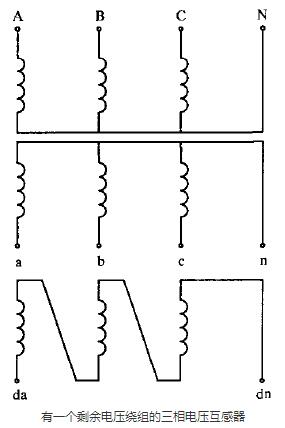

  有一個剩余電壓繞組的三相電壓互感器

  有一個剩余電壓繞組的三相電壓互感器

  A、B、C、N為一次繞組端子;a、b、c、n為二次繞組端子;da、dn為剩余繞組端子。
