　　lzzbj9-35 5p30 800/5A什么意思

　　一、LZZBJ9-35

　　L電流互感器；ZZ是支柱式澆注絕緣；B是帶保護級保護用；J是容量加大；9是設計序號；35是工作電壓35KV,最大工作40.5KV；也作LZZBJ9-40.5電壓互感器

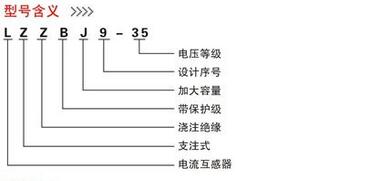

詳細含義參考下圖：

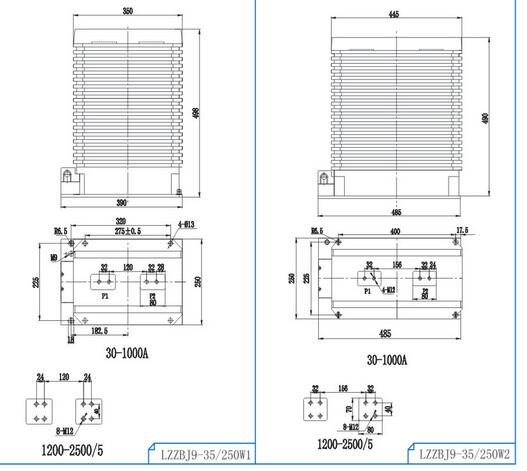

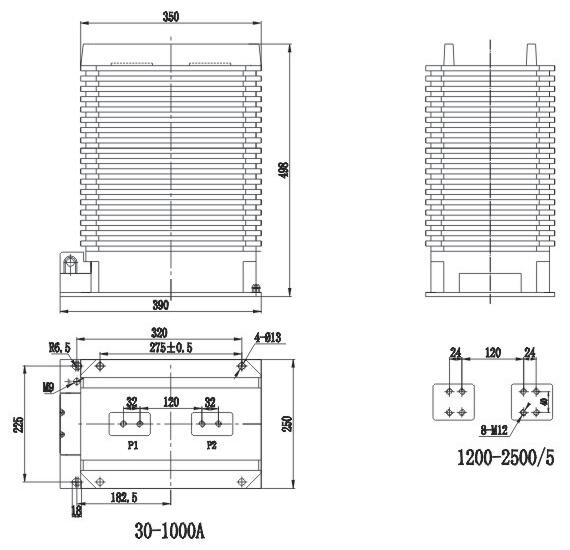

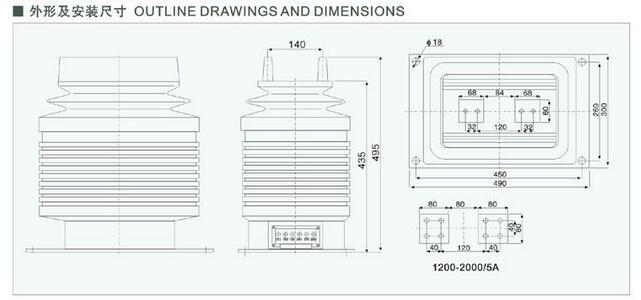

LZZBJ9-35外形尺寸圖

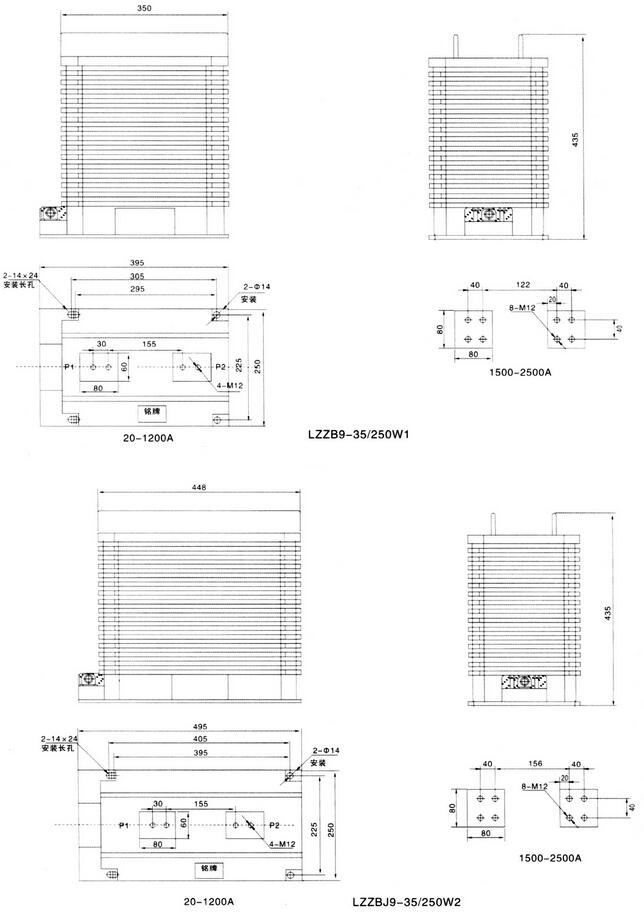

　　相似型號容易混淆型號：LZZBJ9-35D、LZZB9-35、LZZBJ9-35A/ LZZBJ9-35B LZZBJ9-35G LZZBQ9-35G，下文我們會給你們一一做對比詳解。

　　二、5P30什么意思

　　電流互感器中的5P30表示保護級用繞組，P表示保護級，“P”后面的30是準確限值系數，所以5P30的意思就是電流互感器當一次電流達到額定電流的30倍時，此繞組的誤差不能超過±5%，這個繞組是用在線路的過渡保護用的。這里我們說下準確限值系數的意義就是在保證誤差在±5%范圍內時，一次電流不能超過額定電流的倍數，如果此時一次電流比較大，就要選用5P20的，甚至還可能選用5P30的。我們常見的10P10保護級，指的就是其額定電流的10倍以內的時候，電感器的誤差在±10%以內。詳細可以查看文章《5p30保護級互感器，怎么才能達到等級要求？》

　　三、800/5A什么意思?

　　一次電流是800A;二次電流是5A; 二次電流有5A和1A。如：/1A、/5A

　　四、其他參數

　　lzzbj9-35 3x5p30 800/5完整型號還少一個額定輸出的參數，單位為VA. 參考第五點。

　　五、對應參數表

型號	額定一次電流（A）	準確級組合	額定輸出（VA）	短時熱電流（Ith）	額定動穩定電流（Idyn）
LZZBJ9-35	20	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20 0.5/10P10/10P10/10P10 0.2/0.5/10P10/10P10 0.2/10P10/10P10/10P10	20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15 20/20/30/30 15/20/30/30 15/20/30/30	6/1	15
	30，40			7/1	17.5
	50			12/1	30
	75			16/1	40
	100			25/1	63
	150，200			31.5/1	80
	300，400			31.5/2
	600			31.5/3
	750	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	30/50 50/50 30/25 50/25 30/30/30 30/30/15 30/30/15 30/30/15	31.5/4	80
	800
	1000
	1250
	1500
	2000			31.5/4	130
	2500
	3000
	3150
LZZBJ9-35	20	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15	6/1	15
	30，40			7/1	17.5
	50			12/1	30
	75			16/1	40
	100			25/1	63
	150，200			31.5/1	80
	300，400			31.5/2
	600			31.5/3
	750	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	30/50 50/50 30/25 50/25 30/30/30 30/30/15 30/30/15 30/30/15	31.5/4	80
	800
	1000
	1250
	1500
	2000			31.5/4	130
	2500
	3000
	3150
