JDF6-35電壓互感器
產品詳情
概述
本電壓互感器為單相戶外油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。
參數
| 產品型號 | 額定電壓比（KV） | 準確級及相應的額定輸出 | 極限輸出（VA） | ||
| 0.2 | 0.5 | 1 | |||
| JDF6-35 | 35/0.1/0.1 | 30 | 50 | / | 2X500 |
| JD6-35 | 35/0.1 | 50 | 120 | 240 | 1000 |
▲產品符合標準GB1208-1997和IEC186之規定
▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下圖
結構

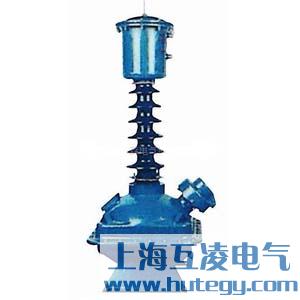

本型電壓互感器的鐵心為三柱式，在中柱上套有一、二次繞組，器身固定在油箱內，在油箱上部裝有一次瓷套，瓷套頂端裝有儲油柜。產品為全密封結構，能有效地防止油老化。
- 產品名稱：
JDF6-35電壓互感器
- 型號：
JDF6-35
