首頁 > 3~6KV電壓互感器 > JDJ-6電壓互感器

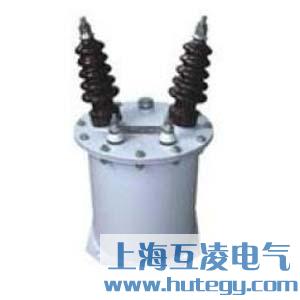

JDJ-6電壓互感器

  • JDJ-6電壓互感器

  • 產品名稱:JDJ-6電壓互感器
  • 型號:JDJ-6
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDJ-6電壓互感器價格下載 JDJ-6電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    JDJ-6電壓互感器為戶外環氧樹脂澆注絕緣全封閉式結構,適用于交流50HZ、額定電壓10KV及以下的電力系統中作電壓、電能測量用,也可單獨提供0.22KV操作電源使用。內置熔繼器可有效保護PT,熔斷器更換方便。

    JDJ-6電壓互感器結構

    本系列互感器為油浸絕緣結構,鐵心為疊片式,心柱上套裝一、二次繞組,一次繞組與二次繞組為同心式,繞在同一個骨架上,整個器身固定在箱蓋上置于油箱中,油箱內裝絕緣變壓器,油面距箱內表面10-15mm。繞組出線經箱蓋上的高低壓磁套分別引出供安裝接線用,箱蓋與油箱密封,箱蓋上有注油塞。

    型號 額定電壓比 額定輸出 極限輸出 工頻耐受電壓
    0.2 0.5 1 3
    JDJ-6 6000/100 30 50 80 200 400 32

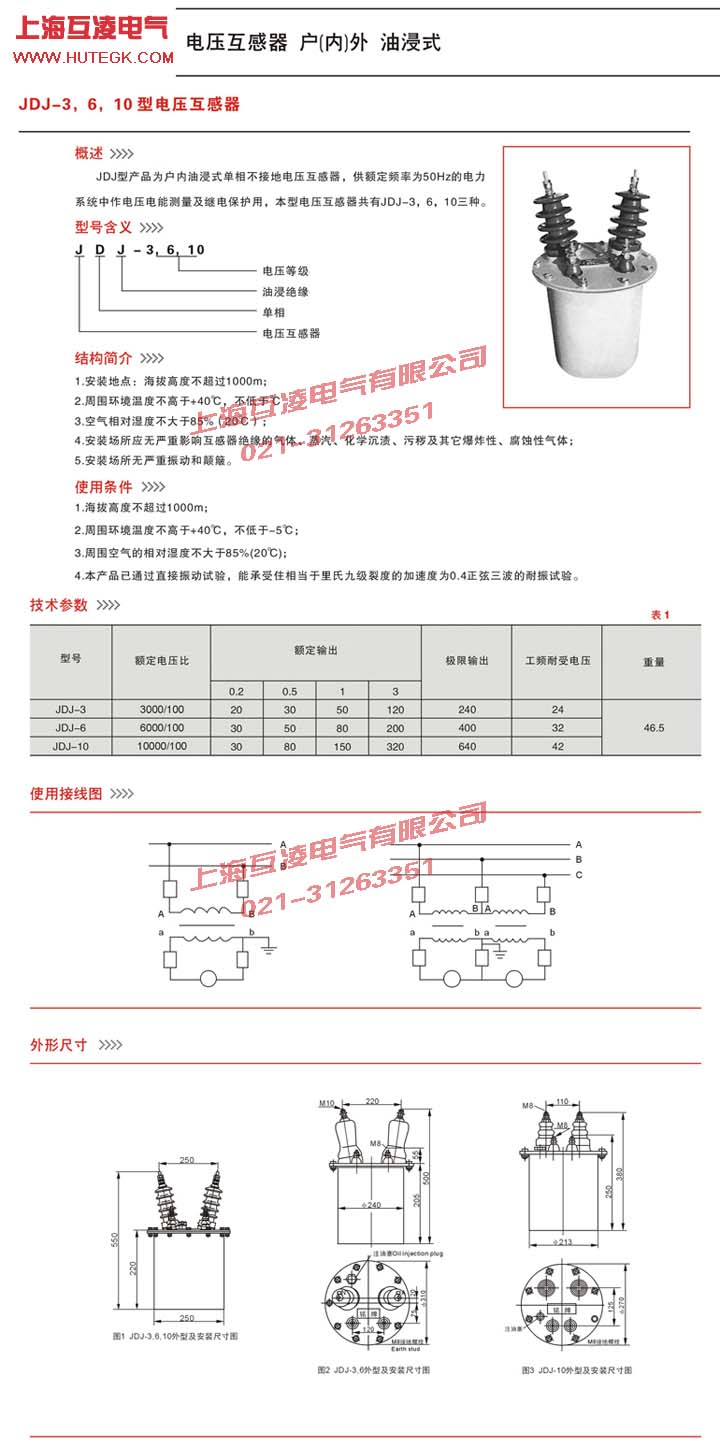

    JDJ-6電壓互感器接線圖、尺寸圖

    JDJ-6電壓互感器注意事項

    1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等。
    2.電壓互感器的接線應保證其正確性,一次繞組和被測電路并聯,二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯,同時要注意極性的正確性。
    3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性。
    4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下,一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
    5.為了確保人在接觸測量儀表和繼電器時的安全,電壓互感器二次繞組必須有一點接地。因為接地后,當一次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
    6、電壓互感器副邊絕對不容許短路。


    • 產品名稱:
    • JDJ-6電壓互感器


    • 型號:
    • JDJ-6

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
